Задние дисковые на ниву своими руками

Добавлено: 27.09.2018, 11:39 / Просмотров: 53253

Задние дисковые тормоза, УСТАНОВКА
Во время работы над полной реконструкцией автомобиля ВАЗ-2123 Шевроле нива, мне в голову пришла мысль об установке на заднюю ось дисковых тормозов. История знает много попыток сделать это, в том числе и удачных. Но большинство этих переделок заканчиваются тем, что устанавливаются тормозные диски от Соболя и суппорта от Оки! А как же ручник? Гидравлика? Это не серьезно, т.к. настоящая гидравлическая система стояночного тормоза очень сложна, необходимо устройство, которое будет поддерживать высокое давление в тормозной системе. Как мне удалось узнать, что бы этого добиться нужно достать очень дорогие и редкие детали! А использование простого рабочего цилиндра (например, часто используют главный цилиндр сцепления) не обеспечит необходимого эффекта. Т.к. при длительной стоянке, манжеты главного цилиндра неизбежно начнут перепускать жидкость, и это приведет к тому, что давление в тормозной системе снизится, и машина покатиться! К тому же такое исполнение стояночного тормоза, никогда не пройдет сертификацию, что не позволит Вам пройти техосмотр.
дисковые Выход есть только один! При установке тормозного диска на заднюю ось, нужен суппорт со специальным приводом «ручника», но такие в России пока не производят, поэтому обратимся к зарубежным производителям. Выбор пал на марку lucas.
На многих импортных автомобилях с задними дисковыми тормозами, стояночный тормоз — это отдельная система. Как, например, у Toyota. Они используют тормозной диск со встроенным внутри тормозным барабаном. При этом основное торможение производится за счет колодок дискового тормоза, а стояночный тормоз работает за счет маленького барабанного тормозного механизма, находящегося внутри тормозного диска.

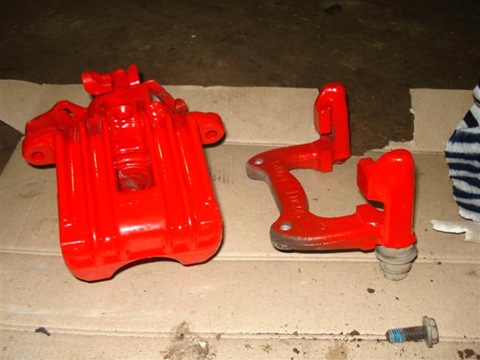

Задние суппорта lucas хороши тем, что в них встроен специальный механический привод стояночного тормоза. Т.е. когда Вы дергаете «ручник», тросик поворачивает ось механического привода, и поршень выталкивается, сжимая колодками тормозной диск.
Эта система, естественно, соответствует общепринятым стандартам и при желании можно все-таки пройти сертификацию, тем самым, зарегистрировав «переделку» тормозной системы в Вашем автомобиле. В этом случае проблем с техосмотром не будет! Но сертификация занимает много времени, к тому же не факт, что ее удастся пройти в нашем городе… Поэтому решать Вам!
Много времени ушло на выбор тормозного диска. Диск от Соболя подходит за заднюю ступицу Нивы, при условии установки его снаружи. Но эти диски выпускаются только вентилируемые, а найти под них суппорт, рассчитанный на такую толщину – очень сложно! Можно было бы их, конечно, проточить, но тогда диск становился совсем тонким (менее 7мм).

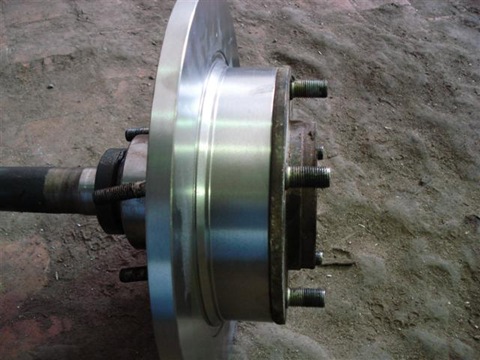

В конце концов было решено переделать родной Нивовский тормозной диск (передний). Все, что было нужно для установки его на ступицу – это расточить центральное отверстие до 122,5 мм. Т.е. «снять» по задние дисковые на ниву своими руками кругу 7,25 мм. (изначально там отверстие где-то 108 мм).

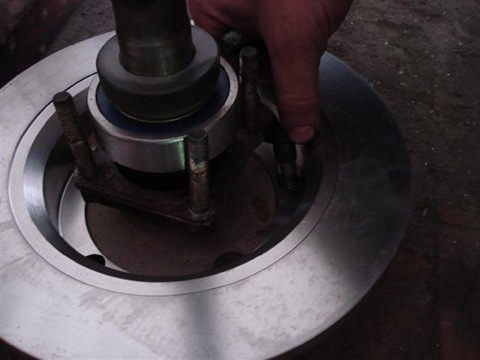

После этого диск заподлицо ставиться на посадочное место с обратной стороны задней ступицы. Конструкция получается аналогично передней. Из-за того, что диск оказывается позади ступицы (как спереди), шпильки колес тоже нужно поменять на передние!
Установив тормозной диск на заднюю ступицу, и запрессовав колесные шпильки, нужно затянуть колесные гайки (подложив шайбы), для того, что бы диск окончательно сел на посадочное место! Что бы избежать перекоса, гайки следует затягивать через одну, как бы крест-накрест!

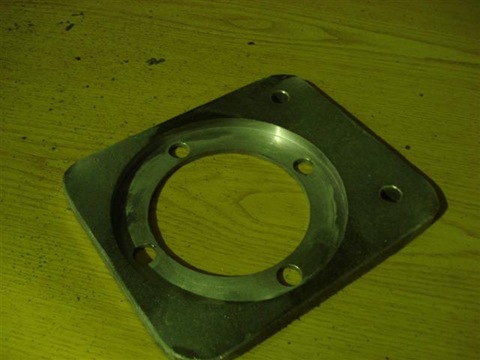

За несколько дней был нарисован чертеж по которому в последствии, из стали толщиной 10 мм, были выточены две одинаковые переходные пластины.

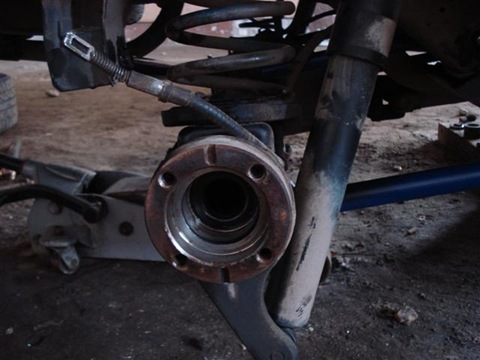

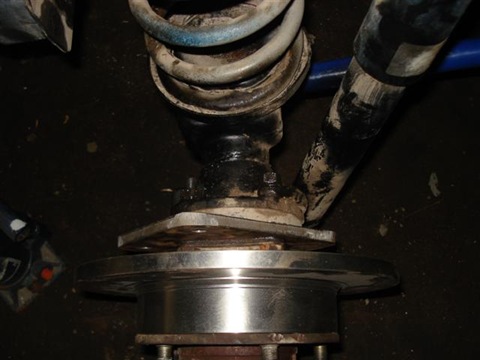

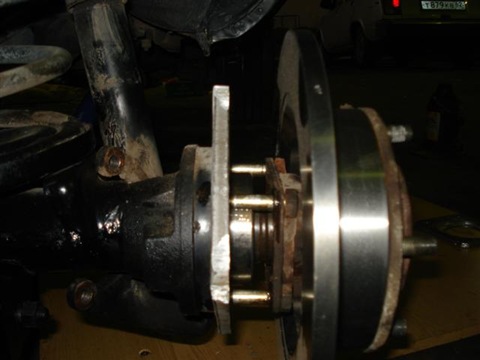

Переходная пластина устанавливается своим посадочным местом в торец балки, вместо щитка барабана. Далее вставляется полуось, и болтами, находящимися в крышке подшипника все стягивается. Переходная пластина оказывается зажатой между балкой и крышкой подшипника. Сам подшипник в это время, как и положено, фиксируется во фланце балки, посадочная глубина которого на 3мм. меньше толщины подшипника. А эти 3мм. дает переходная пластина (или в стандартном исполнении – задний щиток барабанного тормоза).
При установке скобы, в некоторых случаях, она может задевать тормозной диск. В этом случае, между ней и переходной пластиной ставиться шайба.
В скобу вставляются колодки.
Теперь необходимо проложить тормозные трубки. Металлическую трубку в суппорт не закрутишь, поэтому к суппорту нужно присоединять резиновый тормозной шланг, а его соединять с металлической трубкой!

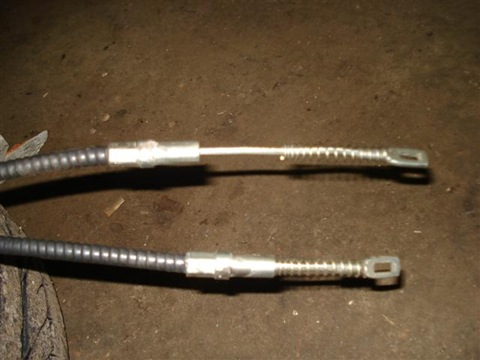

Трос ручника изготавливается на основе штатного. Для этого берется стандартный трос стояночного тормоза автомобиля ШНИВА.
С него сбивается крепежная пластинка, Пружина укорачивается как минимум на половину!
И надеваем на рабочую зону пыльник сцепления от автомобиля Москвич — 2141.

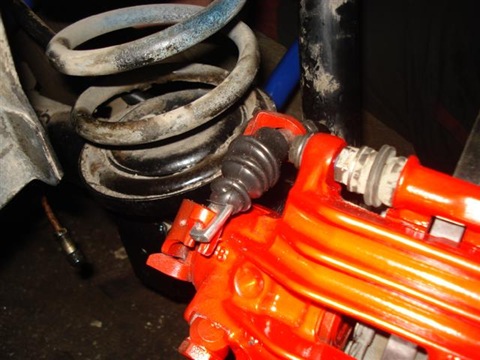

После этого трос легко зацепляется за крючок механического привода стояночного тормоза на суппорте. Сам трос фиксируется на специальном ушке установленном на суппорте.

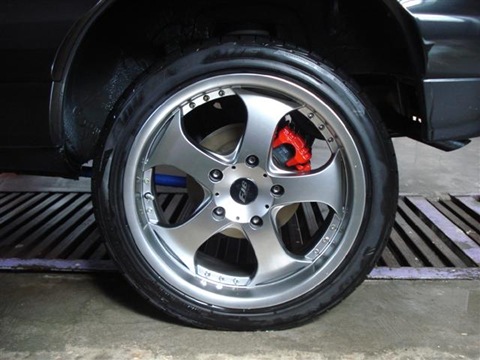

После этого вся конструкция собирается, и ставиться на машину. Вам понадобится кое-какое время, что бы заново настроить «колдун» (регулятор давления задних тормозов), т.к. дисковые тормоза имеют большую эффективность торможения. К тому же эту процедуру придется повторить после 300-500 км. пробега, когда притрутся колодки!
В результате эта «переделка» позволяет решить проблему с закисанием задних рабочих цилиндров. Улучшает эффективность торможения. Максимально облегчает процесс смены колодок. Улучшает работу «ручника».


Источник: https://www.drive2.ru/l/4053239664633479874/
